1、平頂鏈的定義
所謂平頂鏈是指專門用于平頂式輸送機的鏈條，工程上也稱為頂板輸送鏈。由平頂鏈組成的輸送線稱為平頂鏈輸送線。
平頂鏈常用于輸送玻璃瓶、金屬易拉罐、各種塑料容器、包裹等，也可以輸送機器零件、電子產品及食品等。根據形狀區別，平頂鏈分為直行平頂鏈與側彎平頂鏈兩種。圖1為直行平頂鏈的外形圖，圖2為側彎平頂鏈的外形圖。

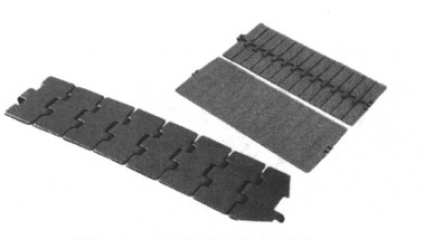

圖1 直行平頂鏈外形圖

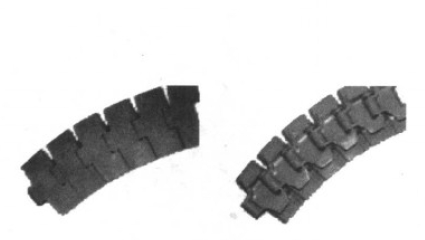

圖2 側彎平頂鏈外形圖
2、平頂鏈的結構與工作原理
(1)直行平頂鏈
a、鏈條結構

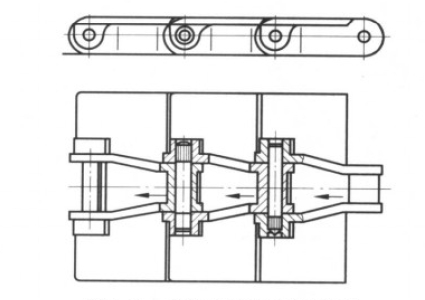

平頂鏈的結構很簡單，僅由一塊兩側帶鉸圈的鏈板及一根銷軸組成，如圖3所示。兩側鉸圈中其中一側與銷軸固定連接（緊配合），稱為活動鉸圈；另一側則與另一片鏈板及銷軸活動套接（間隙配合），稱為固定鉸圈?；顒?dòng)鉸圈及銷軸構成了平頂鏈的鉸鏈。
圖3 直行平頂鏈的典型結構
由于平頂鏈在運行時相鄰鏈板之間需要有一定的自由活動，因此相鄰鏈板之間必須有一定的間隙，保證鏈條在運行時不會發生干涉。
b、材料：
由于平頂鏈在使用時經常需要與液態物質接觸，所以鏈板材料大多使用不銹鋼材料，其鉸圈是卷制而成，因而鉸圈有縫而且圓度也不易保證，載荷大時鉸圈還會被拉開，這是鋼制平頂鏈的薄弱環節。
目前鏈板材料大多使用不銹鋼材料，也有采用工程塑料來制造的，由于采用模具成型，所以鏈板可以按需要采用較復雜的結構形狀，大幅提高其強度，因而塑料鏈板平頂鏈的強度并不比簡單鉸卷式鋼制鏈板平頂鏈的強度低。
實際應用中可以根據輸送物料和工藝的要求選用不銹鋼鏈板或塑料鏈板，滿足各種行業的不同需要。
c、驅動系統
平頂鏈在運行時是通過鏈輪與鏈板的活動鉸圈嚙合，拉動鏈條向前運動，活動鉸圈就是與鏈輪嚙合的部位，而鏈條則放置在導軌上，通過鏈條的兩側進行支承，如圖4所示。
圖4 平頂鏈的支承結構
這與倍速鏈通過滾子在導軌上支承是類似的，區別是倍速鏈通過滾子在導軌上滾動運行，而平頂鏈則是通過鏈板在導軌上滑動運行。由于滑動運行的摩擦力較大，因此為了保護鏈條，降低鏈條運行時的磨損，需要在鏈條工作區域內的鏈板與導軌之間鋪設襯墊材料，襯墊材料一般為工程塑料、不銹鋼。
