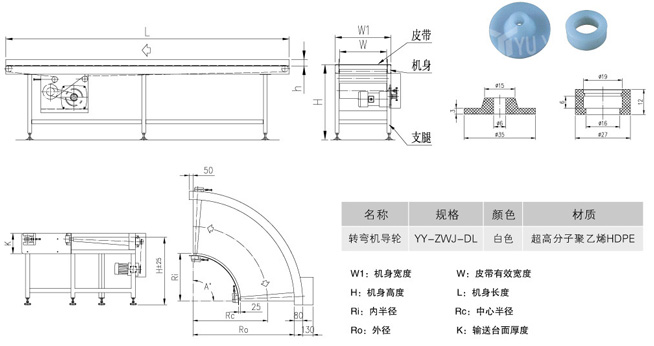

各個零部件的設計與發揮效果與皮帶輸送機所生產的輸送速度效率息息相關，所在在輸送機配件的選擇與設計上也不可忽視，只有當輸送設備的輸送配件與主機器進行配合適用才能為生產企業創造出更多的利用價值，帶來更好的經濟效益。下面昱音帶大家了解一下被廣泛使的皮帶輸送機各個零部件的設計。
首先是皮帶輸送機中電機承的設計；由于電承載是定在托板上，故要求此支撐板有一般的負載的支撐能力。另外電機震動較大，要求還要有一定的延伸率和強度，易于沖壓和焊接，故選用30做為托板材料。因?yàn)槠л斔蜋C(jī)是帶動兩個滾筒的運動是呈V字狀態，所以電機支撐也是呈V狀。
其次皮帶托板與滾筒軸撐架的設計；在皮帶下面安裝一托板，托板的作用是用于支承傳送帶及輸送帶上的所承載的物料，保證輸送帶穩定運行的裝置。因?yàn)榇藱C(jī)器主要分級的的物料種類類的的重要考慮（此處以水果橙子為例，即低重量的水果）。（即使在機器上放滿橙子也只有10KG的重量。）選取兩節式槽型輸送機比較方便。在兩傳送帶間放置一皮帶托板即可，
輸送帶從此V板上下穿過，則輸送帶可以利用板的承載能力承受橙子的重量。滾筒支撐架主要是用來放置滾筒并且支撐皮帶支撐架的。承受一般大小的力。而在形狀上需要呈現V字形，并且兩端有固定伸出，為焊接件。因?yàn)樵跈C(jī)器上受輕負荷。磨損無關緊要，而且要求的機械性能不高，材料選擇45鋼。
再次是皮帶輸送機配件滾筒支承座的設計；滾筒為固定在滾筒支承座上，并且滾筒支承座固定在滾筒支撐架上，因?yàn)橛?對從 動輪。所以做2對滾筒支承座，用以固定滾筒。底板和旁邊支架為焊接，材料選擇為30無特殊要求。滾筒支撐座尺寸詳見裝配圖。 軸的設計；軸的材料一般是經過軋制或鍛造的碳素鋼或合金鋼，有條件的可直接用冷拔鋼材。根據需要，一般軸要經過熱處理或表面強化處理。以提高其力學性能及耐磨性等，在一般溫度下合金鋼和碳鋼的彈性模量相差很小，故采用合金鋼不能提高軸的剛度。 本設計中主要是滾筒處采用軸，考慮到是輸送水果，故對于軸的各方面要求不高。而且為滾筒轉，軸不轉的方式。所以選取鋼45，因?yàn)檩S的直徑尺寸小于100mm，所以用正火處理，硬度為170~217°。坡形板的設計在整體機械中安裝左右兩個坡形板，在坡形板的輔助下。水果可以聚攏在中間。并且可以形成一列，輸送到下一機構中，進行分級，達到水果分級輸送的目的。后蓋板的作用是阻止水果落出裝置外面，而且在機械上方可以掀開蓋板方便維修。
