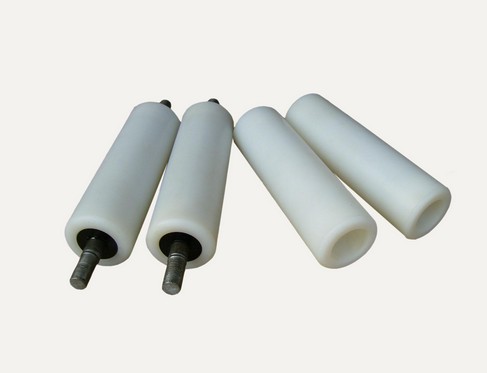

錐形托輥是托輥設備當中的一種，是皮帶輸送機重要配件之一，主要起著支撐輸送帶和物料的重量。錐形托輥必須要靈活可靠，減少輸送帶對占輸送機當中總成本的百分之二十五以上的輸送帶的壽命起著非常關健作用。
皮帶輸送機配件錐形托輥又進行分為錐形上調心托輥，錐形下托輥組。錐形托輥、摩擦托輥的組合結構設計包括軸系支承端結構、錐形托輥、摩擦托輥與相關零件的配合、錐形托輥、摩擦托輥的潤滑與密封；進行提高錐形托輥、摩擦托輥系統的剛度。錐形托輥具有著極高的耐磨性能和極低的摩擦系數，不易摩擦皮帶；優越的自潤滑性，不用注油，在惡劣的條件下不易于卡死；錐形托輥還具有著抗靜電、耐老化、抗助燃、耐酸、堿和有機溶劑的腐蝕，可以進行承受反復沖擊、振動和使用環境范圍在負四十度至負九十度；
1. 兩端固定(兩端單向固定)
普通工作溫度下的短軸（跨距L<400mm），支點常采用兩端單向固定方式，每個錐形托輥、摩擦托輥分別承受一個方向的軸向力。為允許軸工作時有少量熱膨脹，錐形托輥、摩擦托輥安裝時應留有軸向間隙0.25mm-0.4mm（間隙很小，結構圖上不必畫出），間隙量常用墊片或調整螺釘調節。
特點：限制軸的雙向移動。適用于工作溫度變化不大的軸。
注意：考慮受熱伸長，錐形托輥、摩擦托輥蓋與外端面之間留補償間隙c，c=0.2~0.3mm。
2．一端雙向固定、一端游動
當軸較長或工作溫度較高時，軸的熱膨脹收縮量較大，宜采用一端雙向固定、一端游動的支點結構。
固定端由單個錐形托輥、摩擦托輥或錐形托輥、摩擦托輥組承受雙向軸向力，而游動端則保證軸伸縮時能自由游動。為避免松脫，游動錐形托輥、摩擦托輥內圈應與軸作軸向固定（常采用彈性擋圈）。用圓柱滾子錐形托輥、摩擦托輥?zhàn)饔蝿又c(diǎn)時，錐形托輥、摩擦托輥外圈要與機座作軸向固定，靠滾子與套圈間的游動來保證軸的自由伸縮。
特點：一個支點雙向固定，另一個支點作軸向游動。
深溝球錐形托輥、摩擦托輥?zhàn)鳛橛蝿又c(diǎn)，錐形托輥、摩擦托輥外圈與端蓋留間隙。圓柱滾子錐形托輥、摩擦托輥?zhàn)鳛橛蝿又c(diǎn)，錐形托輥、摩擦托輥外圈應雙向固定。
適用：溫度變化較大的長軸。http://m.qdkaibo.com/皮帶輸送機技術整理發布。
