1、托盤搬運輸送機的主要機械結構
(1)取盤裝置
取盤裝置固定于下移盤裝置上，其取盤托框12的上下運動距離較短，約75mm，但要求運動速度較快。因而采用氣缸驅動，氣缸選用SMC的CDQMA32-75-M9B2。
(2)下移盤裝置
下移盤裝置的運動距離較長，達1200mm以上，要求運動平穩。其依靠兩根水平圓導軌10的支承與導向，用SMC的CY1S系列磁偶式無桿氣缸驅動。
(3)90°轉位與上送裝置
90°轉位與上送裝置的上下運動距離約200mm，由兩根垂直圓導軌8導向，用CDM2E32-200-M9B2氣缸帶動，90°的轉位運動依靠MSQBA20R-M9N2旋轉氣缸完成。
(4)上移與放盤裝置
上移與放盤裝置左右運動距離約1400mm，同下移盤裝置一樣，用兩根水平圓導軌7支承與導向，其需要在左、中、右三個位置點的準確定位，因而采用步進電機6驅動（也可選擇SMC的
E-MY2系列無桿電動缸，但價格較高）。上移與放盤裝置的取盤機械手5同樣采用氣缸帶動。
(5)運動部件的位置檢測
取盤裝置、下移盤裝置、90°轉位與上送裝置、上移與放盤裝置及機械手在運行中的位置采用光電式接近開關檢測。
2、氣動系統
托盤搬運輸送機的氣動系統主要由一只水平無桿氣缸、兩只上下氣缸、一只90°旋轉氣缸、兩只機械手氣缸、五只換向閥及其他氣動附件等組成，控制回路原理較為簡單。
3、托盤搬運輸送機的電氣控制
托盤搬運輸送機的電氣控制系統主要由觸摸屏、PLC、步進驅動器、步進電機、光電式接近開關、控制按鈕、壓力繼電器及其它電器件等組成。觸摸屏提供了操作方式選擇、調整、設定、
產量統計等操作與信息的顯示。
(1)托盤搬運輸送機的控制流程
托盤搬運輸送機PLC控制流程如圖1所示。

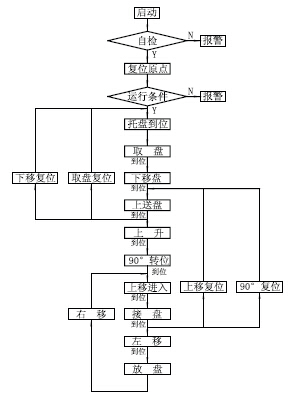

圖1 PLC控制流程
(2)PLC外部接線
PLC外部接線如圖2所示。
圖2 PLC外部接線
(3)PLC的I/O分配
I/O點分配表如表1所示。
表1 I/O點分配表
